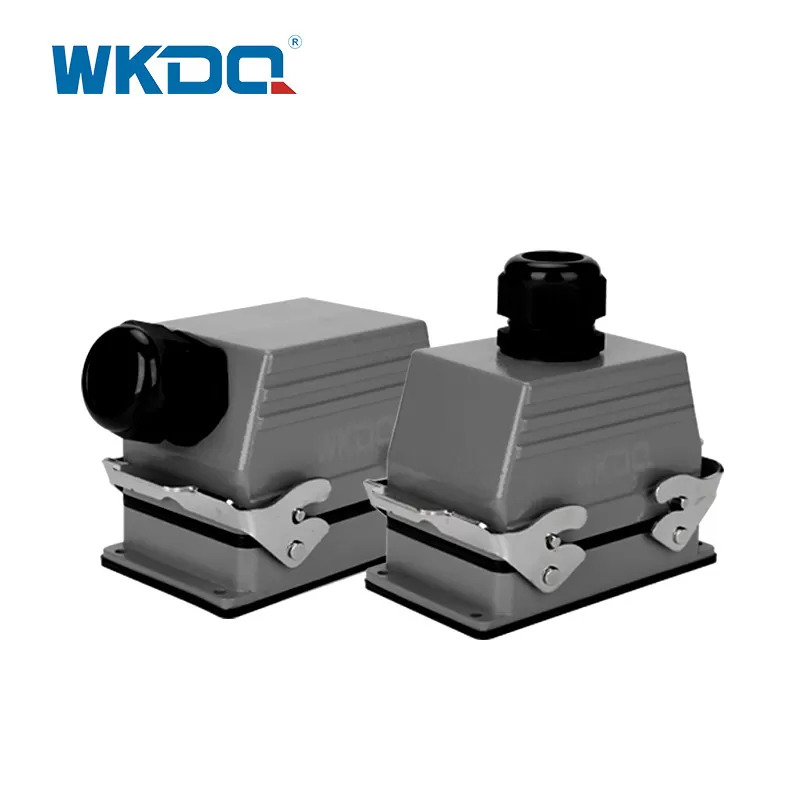

WHE48C 防水電気コネクタ電磁シールド

WKDQA WHE48C 防水電気コネクタ電磁シールドは、電磁シールドの追加機能を備えた、安全で防水の電気接続を提供するように設計されたコネクタです。これらのコネクタに関する詳細は次のとおりです。

防水: コネクタは防水設計になっており、電気接続を湿気や水の浸入から保護します。この機能により、濡れた環境や湿気の多い環境でも接続の完全性が保証されます。

電磁シールド: コネクタは電磁シールド機能を備えて設計されています。電磁シールドは、電磁波や信号によって引き起こされる干渉を最小限に抑えたりブロックしたりするのに役立ちます。このシールドは、電気信号の完全性を維持し、信号の劣化を防ぎ、接続されたデバイスまたはシステムに対する外部電磁干渉の影響を軽減するのに役立ちます。

防水性と電磁シールドの組み合わせにより、これらのコネクタは、信頼性が高く保護された電気接続が必要な用途、特に産業環境、通信システム、高周波用途など、電磁干渉の可能性がある環境に適しています。

特定の製品の機能、評価、仕様はメーカーやサプライヤーによって異なる場合があることに注意することが重要です。コネクタが特定の要件を満たしていることを確認するには、製品のデータシートやドキュメントを参照するか、詳細情報についてメーカーに直接問い合わせることをお勧めします。

技術パラメータ

いいえ。	部品番号	入口側	連絡先の数	A （んん）	B （んん）	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
耐久性の高いコネクタ 電圧/電流: 500V/16A 表面: シルバーメッキ 接触抵抗：±1mΩ 断面積：1.0～2.5mm²（AWG 18～14） 締め付けトルク：0.5N・m ストリップ長さ: 7mm
1	WHE06C	サイドエントリー	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	トップエントリー	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	サイドエントリー	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	トップエントリー	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	サイドエントリー	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	トップエントリー	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	サイドエントリー	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	トップエントリー	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	サイドエントリー	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	トップエントリー	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	サイドエントリー	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	トップエントリー	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
