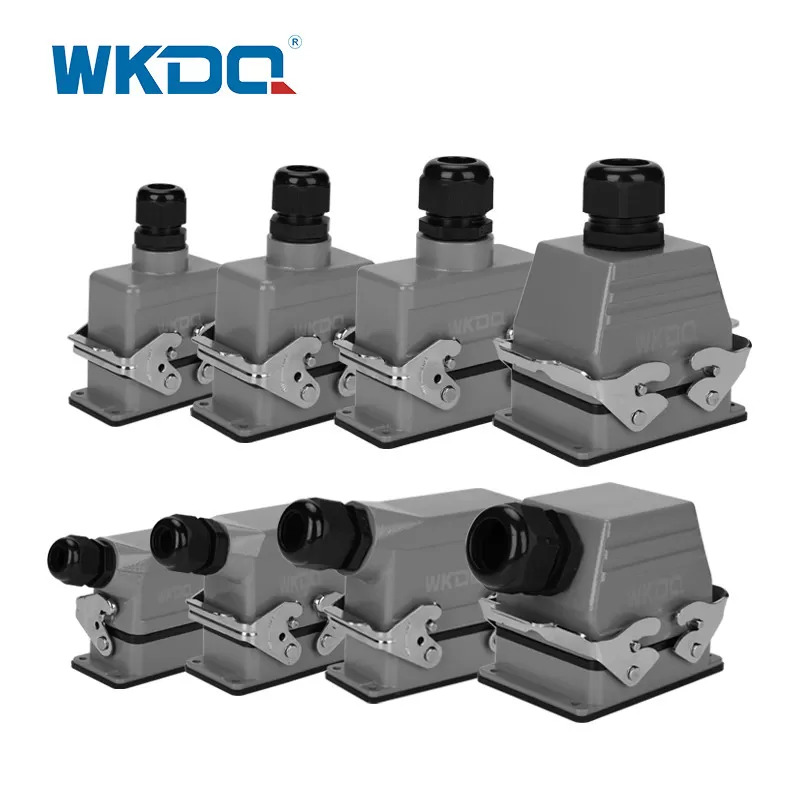

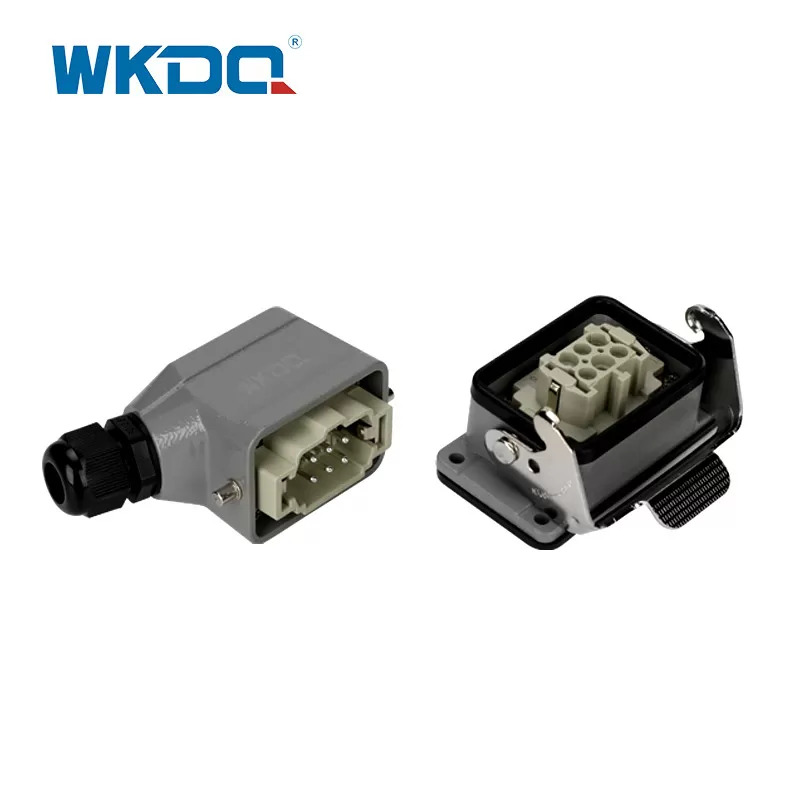

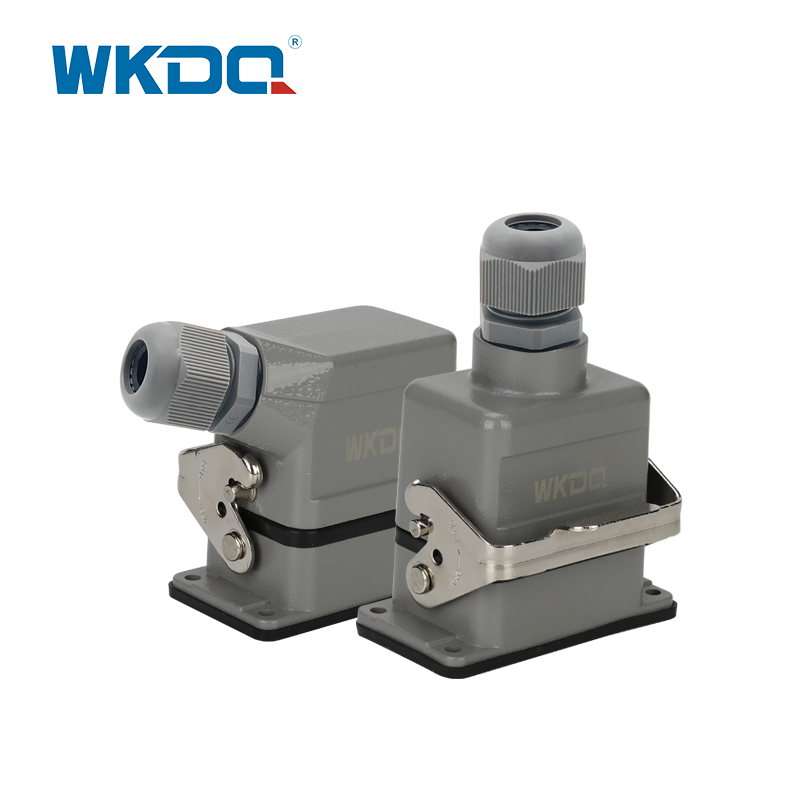

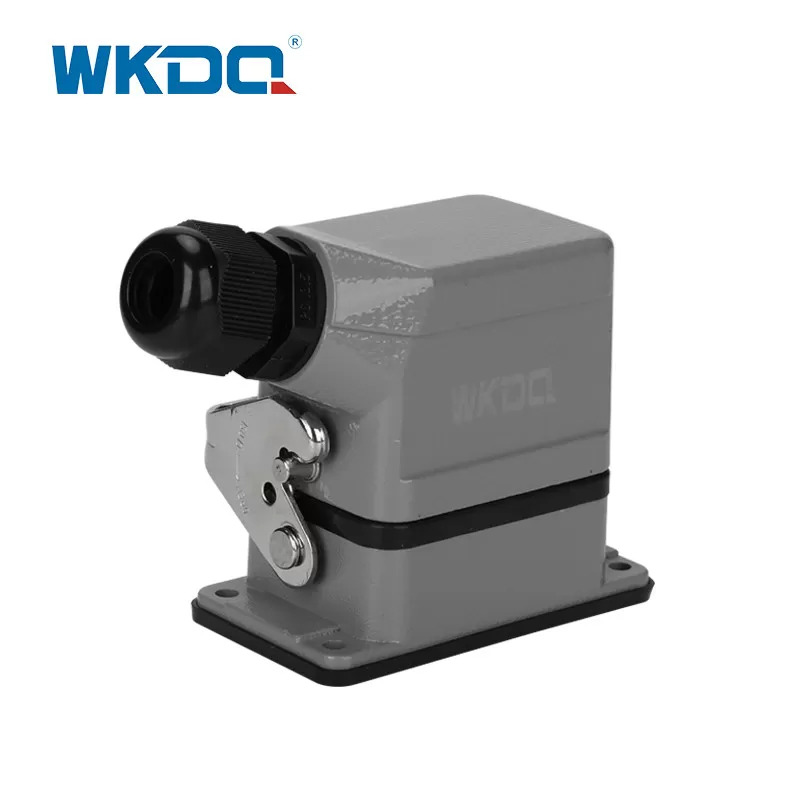

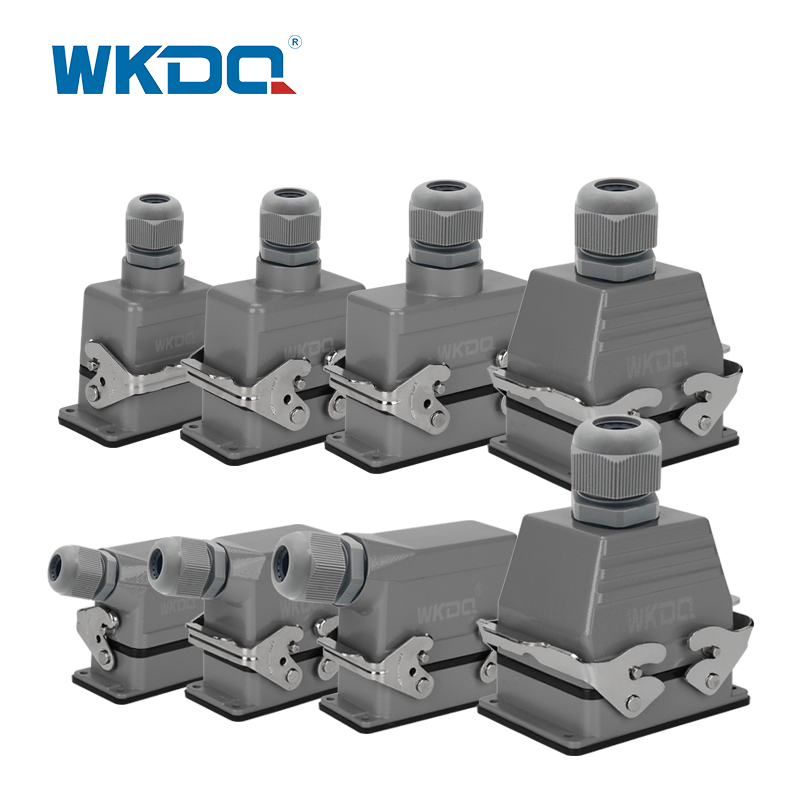

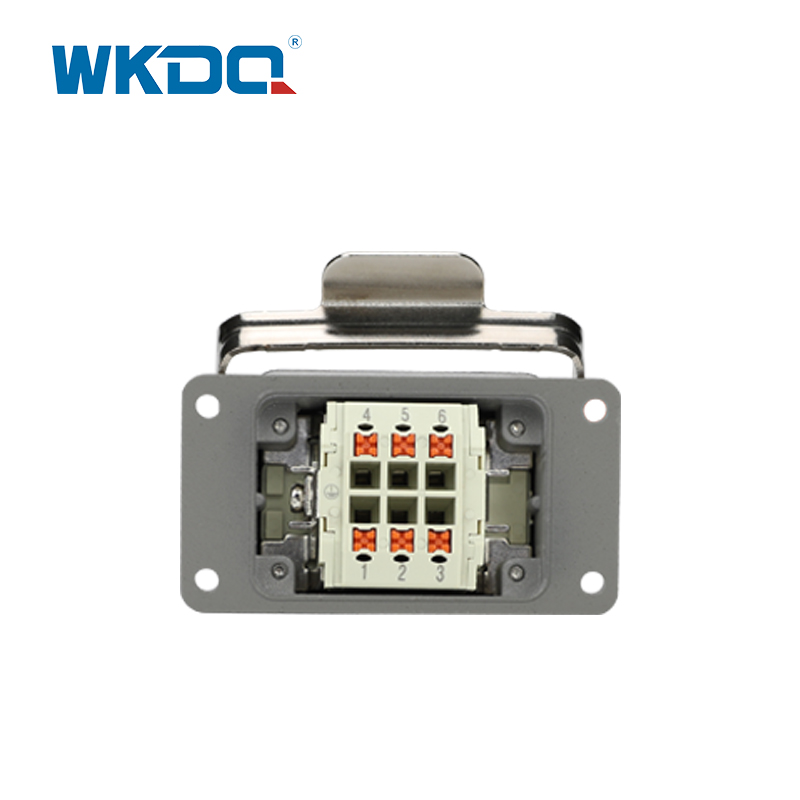

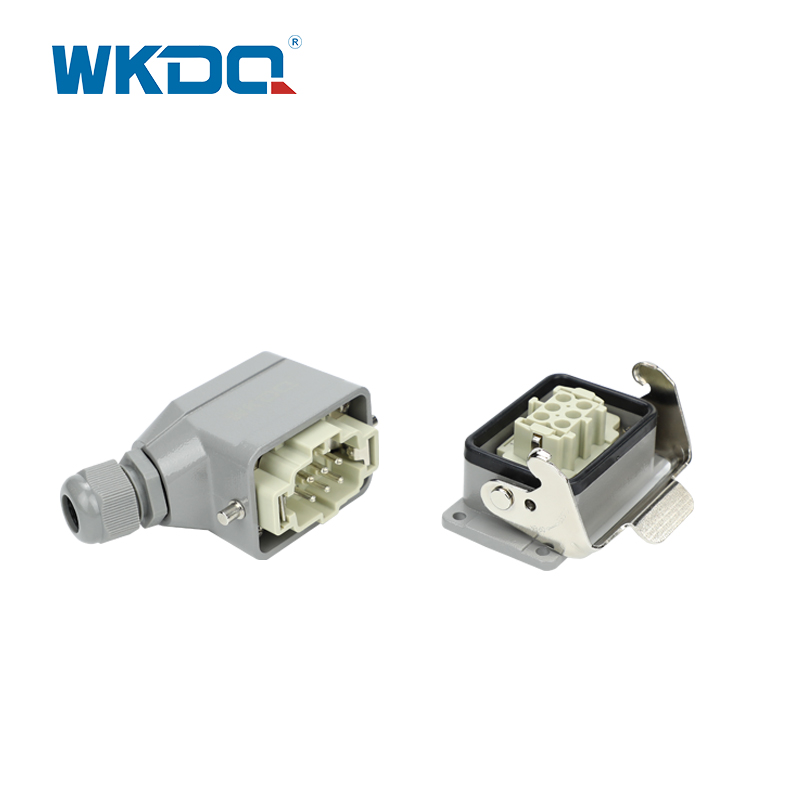

WHE06C 高耐久ケーブル コネクタ銀メッキ

WKDQA WHE06C 高耐久ケーブル コネクタ銀メッキは、要求の厳しい用途において堅牢で信頼性の高い電気接続を提供するように設計されています。銀メッキにはいくつかの目的があります。

強化された導電性: 銀は優れた電気伝導体です。コネクタに銀メッキを施すことにより導電性が向上し、電気信号や電力の効率的な伝達が可能になります。

耐食性: 銀は酸化や腐食に対する耐性があることで知られています。銀メッキは保護層として機能し、特に過酷な環境や湿気や化学物質にさらされた場合に、コネクタが時間の経過とともに腐食するのを防ぎます。

低い接触抵抗: 銀メッキにより、コネクタ間の接触抵抗が低減されます。接触抵抗が低いということは、熱として浪費されるエネルギーが少なくなり、電気的性能が向上し、電圧降下が最小限に抑えられることを意味します。

高温耐性: 銀は優れた熱伝導率と高い融点を持っています。高温になる可能性がある過酷な用途で使用される場合、銀メッキはコネクタの完全性と電気的性能を維持するのに役立ちます。

これらの特徴により、銀メッキを施した耐久性の高いケーブル コネクタは、発電および配電、産業機械、航空宇宙、自動車、電気通信など、信頼性が高く効率的な電気接続が重要なさまざまな業界に適しています。ただし、特定のアプリケーションでの互換性と最適なパフォーマンスを確保するには、メーカーが提供する特定の製品仕様とガイドラインを考慮することが重要です。

技術パラメータ

いいえ。	部品番号	入口側	連絡先の数	A （んん）	B （んん）	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
耐久性の高いコネクタ 電圧/電流: 500V/16A 表面: シルバーメッキ 接触抵抗：±1mΩ 断面積：1.0～2.5mm²（AWG 18～14） 締め付けトルク：0.5N・m ストリップ長さ: 7mm
1	WHE06C	サイドエントリー	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
2	WHE06D	トップエントリー	6	80.0	43.0	52.2	35.0	32.0	70.0	4.3
3	WHE10C	サイドエントリー	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
4	WHE10D	トップエントリー	10	93.0	43.0	65.2	35.0	32.0	83.0	4.3
5	WHE16C	サイドエントリー	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
6	WHE16D	トップエントリー	16	113.0	43.0	85.5	35.0	32.0	103.0	4.3
7	WHE24C	サイドエントリー	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
8	WHE24D	トップエントリー	24	140.0	43.0	112.2	35.0	32.0	130.0	4.3
9	WHE32C	サイドエントリー	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
10	WHE32D	トップエントリー	32	113.0	80.5	86.0	73.0	60.0	103.0	4.5
11	WHE48C	サイドエントリー	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
12	WH48D	トップエントリー	48	140.0	80.5	113.0	73.0	60.0	130.0	4.5
