WKDQ 耐腐食性 IP65 防水電気コネクタ WHE06Dare は、湿気、ほこり、その他の汚染物質が存在する環境でも信頼性の高い電気接続を提供できるように特別に設計されています。

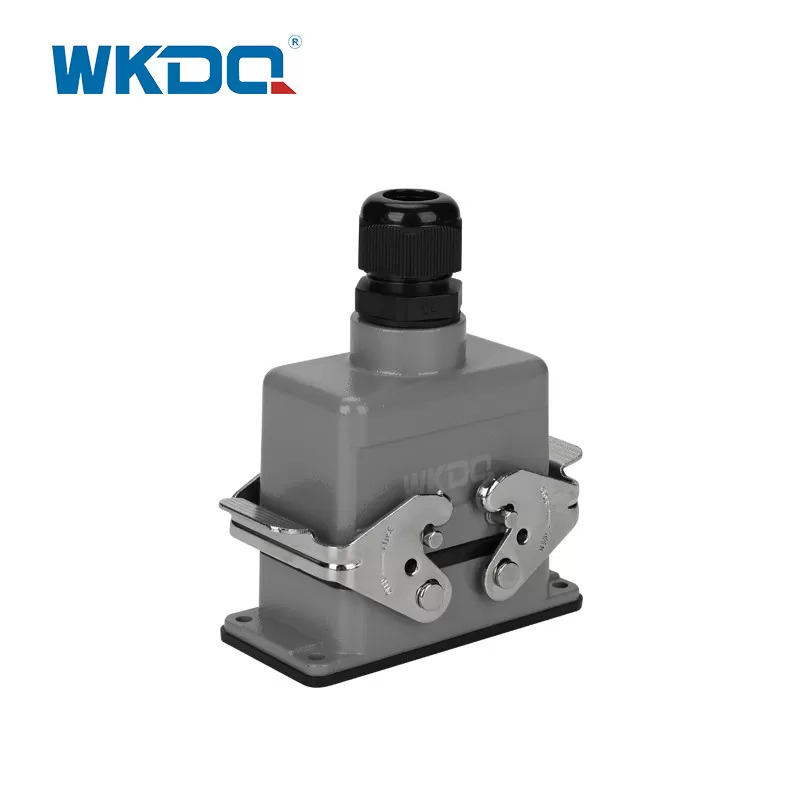

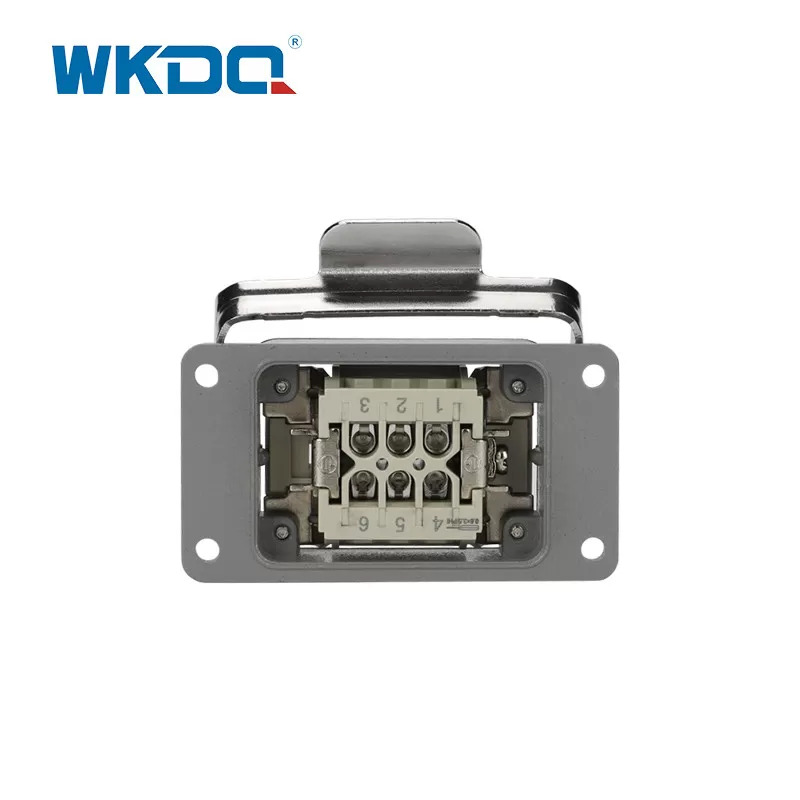

WKDQA 耐腐食性 IP65 防水電気コネクタ WHE06D
腐食に対する保護と、塵や水に対する高レベルの侵入保護の両方を提供するように設計されています。主な機能の内訳は次のとおりです。
耐腐食性: これらのコネクタは、耐腐食性を備えた材料とコーティングを使用して構築されています。腐食は、特に高湿度、湿気、または化学薬品にさらされる環境では、電気コネクタの性能と信頼性を低下させる可能性があります。耐腐食性はコネクタをこのような損傷から保護し、コネクタの寿命と信頼性の高い動作を保証します。
IP65 評価: IP65 は、固体 (粉塵) および液体 (水) に対するコネクタの保護レベルを示す侵入保護評価です。 IP65の場合、コネクタは粉塵の侵入やあらゆる方向からの噴流水に対して効果的に保護されます。 IP65の「6」は最高レベルの防塵保護を示し、「5」は低圧噴流に対する保護を示します。
防水: これらのコネクタの防水機能は、低圧の水流を受けても水の浸入を防ぐように設計されていることを意味します。このレベルの防水により、電気的完全性を維持し損傷を防ぐために水からの保護が不可欠な屋外または湿気の多い環境でもコネクタを安全に使用できます。
耐食性 IP65 防水電気コネクタは、屋外照明、海洋機器、産業機械、厳しい環境にさらされる電気システムなど、さまざまな業界や用途で一般的に使用されています。これらは、水への曝露、粉塵の蓄積、または腐食性物質の危険性がある環境で特に有益です。
これらのコネクタを選択する場合、互換性と最適なパフォーマンスを確保するために、特定のアプリケーション要件、コネクタ サイズ、ピン構成、メーカーのガイドラインなどの要素を考慮することが重要です。
いいえ。 | 部品番号 | 入口側 | 連絡先の数 |
A (んん) |
B (んん) |
C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
耐久性の高いコネクタ 電圧/電流: 500V/16A 表面: シルバーメッキ 接触抵抗:±1mΩ 断面積:1.0~2.5mm²(AWG 18~14) 締め付けトルク:0.5N・m ストリップ長さ: 7mm |
||||||||||
1 | WHE06C | サイドエントリー | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
2 | WHE06D | トップエントリー | 6 | 80.0 | 43.0 | 52.2 | 35.0 | 32.0 | 70.0 | 4.3 |
3 | WHE10C | サイドエントリー | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
4 | WHE10D | トップエントリー | 10 | 93.0 | 43.0 | 65.2 | 35.0 | 32.0 | 83.0 | 4.3 |
5 | WHE16C | サイドエントリー | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
6 | WHE16D | トップエントリー | 16 | 113.0 | 43.0 | 85.5 | 35.0 | 32.0 | 103.0 | 4.3 |
7 | WHE24C | サイドエントリー | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
8 | WHE24D | トップエントリー | 24 | 140.0 | 43.0 | 112.2 | 35.0 | 32.0 | 130.0 | 4.3 |
9 | WHE32C | サイドエントリー | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
10 | WHE32D | トップエントリー | 32 | 113.0 | 80.5 | 86.0 | 73.0 | 60.0 | 103.0 | 4.5 |
11 | WHE48C | サイドエントリー | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
12 | WH48D | トップエントリー | 48 | 140.0 | 80.5 | 113.0 | 73.0 | 60.0 | 130.0 | 4.5 |
