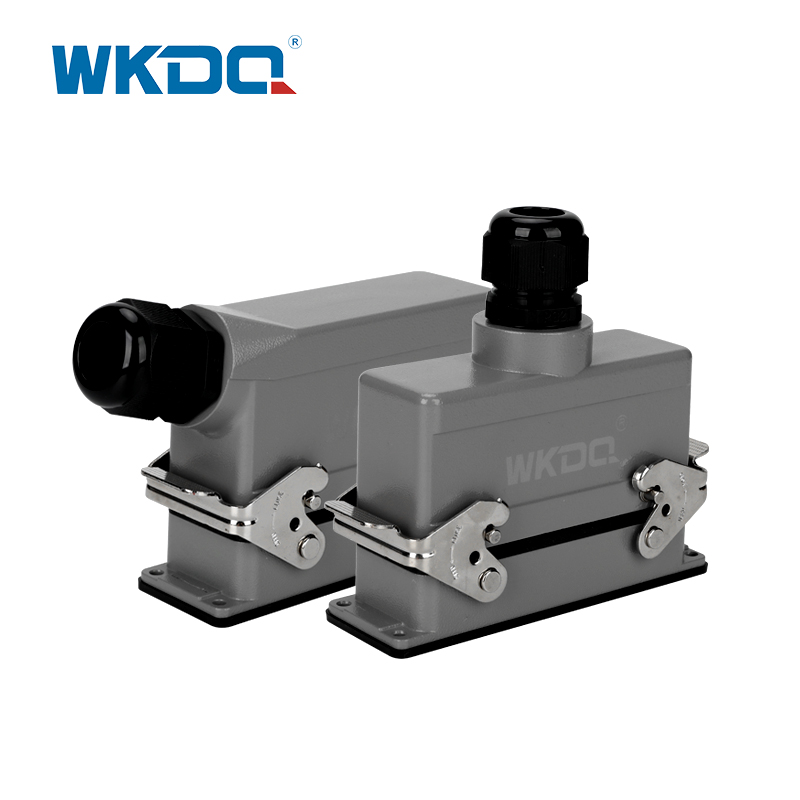

ヘビーデューティコネクタとは何ですか

簡単に言えば、高耐久コネクタは産業機器の「スーパーソケット」のようなものです。過酷な環境向けに特別に設計されており、大電流や複雑な信号を安定して伝送します。

主な利点

信頼性：振動、油、湿気などの過酷な環境下でも、安定した装置の継続動作を保証します。これにより、接続障害によるダウンタイムが大幅に削減されます。

高い保護評価: IP67 または IP68 の侵入保護を備え、水や塵に耐えます。屋外や要求の厳しい産業環境に最適です。

モジュラー設計: 単一のコネクタでの電力、信号、データ、光ファイバー、さらには空気圧ラインの統合をサポートします。これにより、スペースが節約され、ケーブル配線が合理化され、設置とメンテナンスが簡素化されます。

長寿命: 通常、1,000 回以上の嵌合サイクルに耐えられると評価されています。一部のハイエンド製品は 5,000 ～ 10,000 サイクルに耐えることができ、長期にわたる耐久性を保証します。

主な種類

形状別: 主に、長方形と円形の形式で入手できます。角型コネクタはスペース利用率が高く、屋内機器に適しています。丸型コネクタは衝撃や振動に対する優れた耐性を備えているため、屋外やモバイル用途に適しています。

機能別: 純粋な電源コネクタ、純粋な信号/データ コネクタ、および電力、信号、データ、および光ファイバーを統合するハイブリッド コネクタに分類できます。

設置と配線

配線は、耐久性の高いコネクタを使用する際の重要な手順であり、通常は圧着端子が含まれます。一般的なプロセスは次のとおりです。

1. 工具の準備: 圧着工具、ワイヤーストリッパー、ドライバーなどの工具を準備します。

2. ワイヤーの準備: 配線図に従って、ワイヤーから適切な長さまで絶縁体を剥ぎます。

3. 圧着端子: 剥がしたワイヤを端子の対応するキャビティに挿入し、圧着工具を使用してしっかりと圧着します。確実に接続できるよう、ワイヤーが完全に挿入されていることを確認してください。

4. コネクタの組み立て: 有線コンタクト (インサート) をコネクタ ハウジングに挿入し、固定ネジを締めてから、フード/ハウジングをベースに嵌合してしっかりとロックします。

5.エラー修正：配線エラーが発生した場合は、取り外しツールを使用してコンタクトと配線を一緒に取り外し、プロセスを正しく繰り返します。

一般的なアプリケーション

ヘビーデューティーコネクタは、その高い信頼性と堅牢性により、さまざまな業界で広く使用されています。

産業オートメーション: CNC マシン、3D プリンター、ロボット アーム、その他の機器で使用され、中断のない生産プロセスを保証します。

鉄道輸送: これらは電車の通路の中核コンポーネントであり、車両間の電気制御、信号、ネットワークを接続し、一定の振動や厳しい天候に耐えます。

屋外およびエネルギー: 屋外電源、太陽光発電 (ソーラー) パネル、建設重機などに使用されます。防水性と防塵性により機器を保護します。連絡先: WONKE ELECTRIC 営業部 電子メール: sales21@wonkedq.com
